Quando os sistemas de automação industrial exigem um rack confiável para CPU, E/S e módulos de comunicação,Xinyuanfornece oGE IC698CHS017como uma solução prática para arquiteturas de controle baseadas em RX7i. Projetado como um rack de montagem traseira de 17 slots, ele fornece instalação estruturada de módulos, conectividade de backplane e compatibilidade com módulos RX7i, Série 90-70 e VME selecionados.

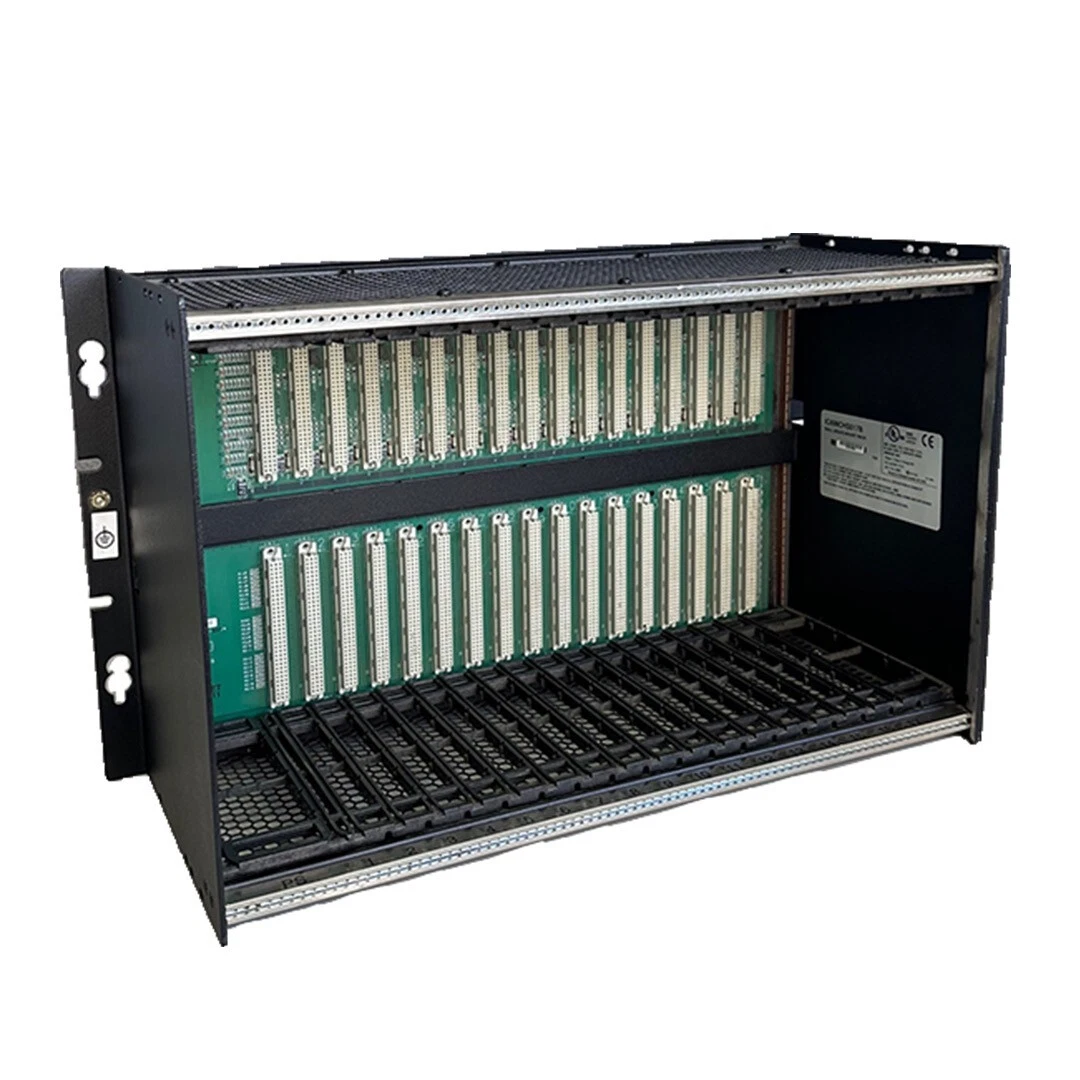

O GE IC698CHS017 é um rack de montagem traseira padrão de 17 slots para a plataforma GE PACSystems RX7i. Ele fornece slots para módulos de CPU e E/S, ao mesmo tempo em que suporta módulos selecionados das Séries 90-70 e VME, tornando-o útil para sistemas de controle industrial que necessitam de capacidade substancial de módulo. O rack usa espaçamento de slot de 0,8 polegadas (20,3 mm) para módulos de largura padrão, enquanto a fonte de alimentação ocupa um slot dedicado de 2,4 polegadas (61 mm). Sua construção de 19 polegadas de largura, 11,15 polegadas de altura e 7,5 polegadas de profundidade o torna adequado para gabinetes de controle industriais e gabinetes de equipamentos. A arquitetura também suporta transferências VME64 e encadeamento automático de sinais de reconhecimento de interrupção e concessão de barramento, ajudando a simplificar a integração do rack.
Quais são as principais especificações?
Como funciona sua arquitetura de rack?
Quais módulos ele pode suportar?
Quais são suas principais vantagens?
Como os compradores devem selecionar e verificar este rack?
GE IC698CHS017 é um rack de montagem traseira de 17 slots projetado para a plataforma de controle industrial PACSystems RX7i. Em vez de funcionar como uma CPU de CLP ou módulo de E/S independente, o rack fornece a estrutura de backplane física e elétrica necessária para instalar e interconectar módulos de controle compatíveis.
O rack contém slots de 1 a 17 para módulos, com a CPU instalada no slot 1 em uma configuração típica do RX7i. O slot 0 é reservado para a fonte de alimentação e possui uma abertura mais larga de 2,4 polegadas. Esse arranjo oferece aos engenheiros uma estrutura centralizada para a construção de configurações de PLC relativamente grandes sem a necessidade de vários racks pequenos.
De acordo com a documentação técnica, o rack pode acomodar módulos de E/S RX7i, módulos VME, módulos Série 90-70 de largura única e módulos PLC Série 90-70 de largura dupla quando usados de acordo com as diretrizes de integração aplicáveis.
Para compradores que pesquisam o modelo exato, a página do produto GE IC698CHS017 também pode ser usada para revisar informações do fornecedor e detalhes de compra.
As especificações físicas e elétricas de um rack PLC são importantes porque dimensões incorretas do rack, requisitos de slot ou distribuição de energia podem criar problemas durante o projeto do sistema. A tabela a seguir resume as principais especificações associadas a este modelo.
| Especificação | Detalhes GE IC698CHS017 |
|---|---|
| Tipo de produto | Rack RX7i de montagem traseira com 17 slots |
| Slots de módulo | Slots 1–17 |
| Largura padrão do slot | 0,8 pol./20,3 mm |
| Slot de fonte de alimentação | Ranhura 0, 2,4 pol./61,0 mm |
| Dimensões | 11,15 pol. A × 19,00 pol. |
| Dimensões Métricas | 283 mm A × 483 mm L × 190 mm P |
| Suporte VME | Projetado para suportar VME64 |
| Montagem | Montagem traseira |
| Opções de fonte de alimentação | Fontes de alimentação CA plugáveis RX7i, com opções de maior potência para configurações de alta corrente |
A documentação do rack também identifica uma contraparte de montagem frontal, IC698CHS117. Essa distinção é importante ao substituir um rack existente porque a orientação física da montagem e os requisitos de acesso ao gabinete podem diferir mesmo quando a arquitetura do slot é semelhante.
O backplane é uma das partes mais importantes de um rack PLC porque fornece o caminho de comunicação entre os módulos instalados. Nesta arquitetura de rack, o backplane é projetado com espaçamento de módulo de 0,8 polegadas, permitindo que módulos compatíveis de largura única sejam posicionados em um arranjo consistente.
Diversas características arquitetônicas tornam o rack adequado para instalações de automação complexas:
Esses recursos são particularmente relevantes quando os engenheiros estão mantendo ou expandindo sistemas de controle industrial estabelecidos, em vez de projetar uma arquitetura PLC totalmente nova.
A compatibilidade deve sempre ser confirmada em relação à configuração específica de CPU, E/S, comunicação, fonte de alimentação e VME antes da instalação. O rack em si foi projetado para suportar diversas famílias de módulos associadas ao ambiente RX7i e legado da Série 90-70.
As configurações potencialmente suportadas incluem:
Os módulos da Série 90-70 de largura dupla ocupam duas posições de slot padrão, portanto, o número real de módulos que podem ser instalados depende da largura dos módulos selecionados. Os projetistas de sistemas devem, portanto, calcular o espaço disponível em slots, em vez de simplesmente contar os dispositivos instalados.
Com 17 posições de módulo padrão, além da posição de fonte de alimentação dedicada, o rack pode acomodar uma configuração de controle relativamente extensa. Isso pode ser valioso para aplicações que envolvem vários módulos digitais, analógicos, de comunicação ou especializados.
O suporte para módulos selecionados das Séries 90-70 torna a arquitetura relevante para projetos de modernização e manutenção onde o hardware existente não pode ser substituído imediatamente. Isto pode ajudar as equipes de engenharia a prolongar a vida útil da infraestrutura de controle estabelecida.
A largura de 19 polegadas e o design de montagem traseira fornecem um formato mecânico padronizado para gabinetes e gabinetes industriais adequados. Antes de fazer o pedido, os compradores devem comparar as dimensões do rack e os requisitos de acesso traseiro com o espaço disponível no gabinete.
O suporte VME oferece aos engenheiros possibilidades adicionais de integração onde módulos VME compatíveis são necessários. Contudo, a integração do VME deve seguir a documentação relevante de hardware e software, em vez de assumir que cada módulo VME é automaticamente compatível.
A arquitetura de rack RX7i suporta diferentes capacidades de fonte de alimentação. A documentação técnica lista configurações de fontes de alimentação de 100 watts e 350 watts, permitindo que os projetistas do sistema selecionem um arranjo de energia adequado de acordo com os módulos conectados.
Um rack PLC de 17 slots geralmente é selecionado quando um sistema de controle industrial requer mais capacidade de módulo do que um rack menor pode fornecer. Os ambientes de aplicativos típicos podem incluir:
Por exemplo, uma equipe de engenharia que atualiza uma linha de produção estabelecida pode precisar de capacidade adicional de E/S, mantendo módulos legados compatíveis. Um rack de 17 slots pode fornecer a plataforma física para reorganizar o sistema de controle, mantendo ao mesmo tempo uma arquitetura familiar baseada em módulos.
A compra de um rack industrial deve envolver mais do que verificar o número do modelo. Os compradores devem verificar a configuração completa do sistema antes de fazer um pedido.
Essas verificações podem reduzir o risco de receber um rack fisicamente semelhante, mas tecnicamente inadequado, especialmente em projetos de automação legados, onde vários modelos de rack GE podem parecer comparáveis.
Não. É um rack ou chassi em vez de uma CPU PLC. Sua função principal é fornecer o backplane e a estrutura de montagem física para CPU, E/S, comunicação e outros módulos compatíveis.
Ele fornece 17 posições de módulo padrão, identificadas como slots 1 a 17. O slot 0 é uma posição separada e mais ampla destinada à fonte de alimentação.
Ambos são modelos de rack RX7i de 17 slots, mas IC698CHS017 é a versão de montagem traseira, enquanto IC698CHS117 é a versão de montagem frontal. O arranjo de montagem deve, portanto, ser verificado cuidadosamente antes da substituição.
Sim, o rack foi projetado para aceitar módulos compatíveis de largura única Série 90-70 e módulos PLC Série 90-70 de largura dupla. A compatibilidade específica do módulo deve ser verificada usando a documentação aplicável do RX7i.
Sim. O rack foi projetado para suportar módulos VME, incluindo funcionalidade de backplane orientada a VME64. A integração do VME deve seguir as diretrizes de integração do fabricante.
GE IC698CHS017 continua sendo uma arquitetura de rack prática para sistemas de controle RX7i que exigem capacidade de módulo substancial, comunicação estruturada de backplane e compatibilidade com hardware legado e VME selecionado. Suas 17 posições de módulo padrão, slot de fonte de alimentação dedicado, dimensões padronizadas e arquitetura de sistema flexível o tornam particularmente relevante para projetos de manutenção, expansão e modernização de automação industrial.
Para os compradores que avaliam um rack substituto ou sobressalente, as considerações mais importantes são a orientação de montagem, a compatibilidade do módulo, a capacidade disponível do slot, os requisitos de energia, as condições do gabinete e a condição do produto. Se você estiver adquirindo o GE IC698CHS017 para um projeto de automação industrial e precisar de ajuda para confirmar especificações, disponibilidade ou compatibilidade de configuração,Contate-nosem Xin Yuan para obter informações sobre produtos e suporte profissional de compras.
