Xinyuanajuda os compradores industriais a adquirir componentes de automação, comoSiemens 6XV1830-0EH10, um cabo GP padrão PROFIBUS FC projetado para comunicação fieldbus industrial. Para engenheiros que planejam integração de equipamentos, manutenção de rede ou atualizações de linhas de produção, compreender a construção, as características elétricas e os requisitos de instalação desse cabo é essencial para tomar uma decisão de compra adequada.

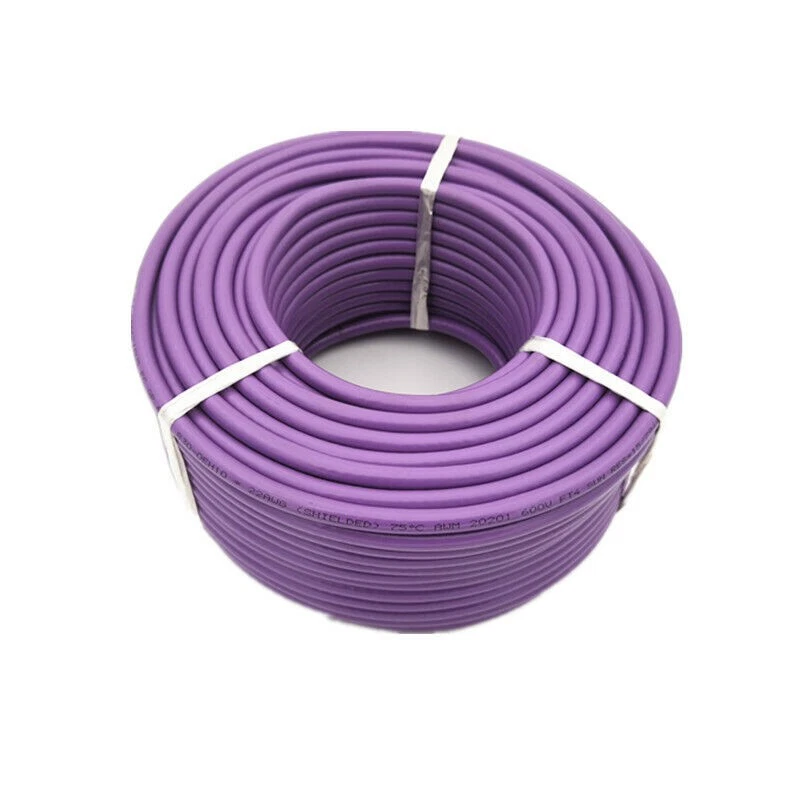

Siemens 6XV1830-0EH10 é um cabo de comunicação blindado destinado a aplicações PROFIBUS compatíveis em automação industrial. Sua construção de dois núcleos, impedância nominal, blindagem eletromagnética e compatibilidade FastConnect são considerações importantes ao projetar ou manter redes fieldbus. Este artigo examina as principais características do produto, explica como a seleção do cabo influencia o desempenho da comunicação, compara parâmetros técnicos relevantes e descreve considerações de instalação e aquisição. Ele também fornece respostas práticas para perguntas comuns sobre compatibilidade, condições operacionais e seleção de produtos.
Os sistemas de automação industrial dependem de links de comunicação para trocar informações entre controladores, drives, sensores, módulos de entrada/saída distribuídos e outros dispositivos de campo. Um cabo adequado é essencial porque a camada de comunicação física afeta diretamente a transmissão do sinal e a estabilidade geral da rede.
Siemens 6XV1830-0EH10 pertence à família de cabos PROFIBUS FC Standard GP. Ele foi projetado para aplicações que exigem um cabo fieldbus industrial compatível, em vez de fiação elétrica comum. Suas propriedades elétricas e construção blindada tornam-no relevante para instalações de automação onde características de comunicação previsíveis são importantes.
A designação FC do produto refere-se à compatibilidade do FastConnect. Com conectores compatíveis e o procedimento de preparação correto, esse projeto pode ajudar a simplificar a terminação do cabo. Este recurso é particularmente útil quando os técnicos precisam instalar múltiplas conexões ou substituir seções de cabos existentes durante a manutenção planejada.
Ao avaliar o produto, os engenheiros devem distinguir entre a adequação do cabo e o desempenho geral da rede. Selecionar o cabo correto é apenas uma parte do processo. A terminação, o aterramento, a topologia e a compatibilidade adequados com os equipamentos conectados também devem ser considerados.
Os compradores podem revisar a lista de produtos Siemens 6XV1830-0EH10 para obter informações específicas do produto e consultas de compra.
Antes de adquirir um cabo PROFIBUS, os engenheiros devem comparar as características técnicas do produto com os requisitos da rede existente ou planejada. A tabela a seguir resume as especificações comumente publicadas associadas ao Siemens 6XV1830-0EH10. Os números devem ser confirmados com a documentação mais recente do fabricante antes da aprovação final.
| Item Técnico | Especificação comumente listada | Por que é importante |
|---|---|---|
| Número do modelo | 6XV1830-0EH10 | Ajuda a evitar erros de pedido e substituições incorretas |
| Designação do produto | Padrão PROFIBUS FC GP | Identifica a categoria do cabo de comunicação pretendido |
| Número de núcleos | 2 | Corresponde ao arranjo de fiação de barramento pretendido do cabo |
| Impedância nominal | 150Ω | Importante para compatibilidade elétrica com a rede pretendida |
| Capacitância em 1 kHz | Aproximadamente 28,5 pF/m | Ajuda a caracterizar o comportamento elétrico do cabo |
| Diâmetro externo | Aproximadamente 8mm | Útil para roteamento, folga e planejamento de conectores |
| Blindagem | Folha de alumínio e trança de cobre estanhado | Ajuda a limitar os efeitos da interferência eletromagnética |
| Conexão rápida | Compatível | Suporta métodos de terminação FastConnect adequados |
| Temperatura operacional | -40°C a +75°C | Apoia a avaliação da adequação ambiental |
| Bainha externa | PVC, roxo | Fornece isolamento e identificação visual do cabo |
Estes valores devem ser tratados como uma referência técnica e não como um substituto da ficha técnica oficial. Os requisitos exatos podem variar de acordo com a revisão do produto, o projeto da rede e as condições de instalação.
Para um processo de seleção confiável, compare o número do modelo, os parâmetros elétricos, as dimensões mecânicas e as classificações ambientais. Um cabo que se ajusta fisicamente ainda pode ser inadequado se suas características elétricas ou disposição do conector não corresponderem à aplicação.
As redes de comunicação industrial operam frequentemente em ambientes que contêm motores elétricos, dispositivos de comutação, inversores de frequência variável e outras fontes potenciais de interferência eletromagnética. Sem práticas adequadas de construção e instalação de cabos, a interferência pode contribuir para erros de comunicação e falhas intermitentes na rede.
A construção blindada associada ao Siemens 6XV1830-0EH10 inclui folha de alumínio e uma trança de cobre estanhado. Estas camadas de blindagem ajudam a reduzir a influência de distúrbios elétricos externos quando implementadas como parte de um sistema instalado corretamente.
Contudo, a eficácia da blindagem depende de mais do que a presença de camadas metálicas. A qualidade da terminação da blindagem, os arranjos de aterramento, o design do conector e o roteamento dos cabos influenciam os resultados. Portanto, é importante seguir as instruções aplicáveis da Siemens e do fabricante do equipamento.
A impedância nominal é uma característica importante de um cabo de comunicação. Em uma rede de barramento adequadamente projetada, os cabos, os conectores e os arranjos de terminação devem trabalhar juntos para manter condições de transmissão adequadas.
Usar um cabo inadequado ou terminação incorreta pode contribuir para reflexões de sinal e instabilidade de comunicação. Os engenheiros devem, portanto, verificar os requisitos do cabo antes de substituir um componente por um modelo diferente.
O roteamento de cabos também afeta a confiabilidade a longo prazo. Dobra excessiva, esmagamento, abrasão e tensão de tração podem danificar o cabo ou sua blindagem. Suportes de cabos e folgas de roteamento adequados ajudam a preservar a condição física do cabo durante toda a sua vida útil.
Resumindo, a comunicação estável depende da combinação de características de cabo adequadas, projeto de rede correto e práticas de instalação disciplinadas.
Para compradores industriais, o valor de um cabo de comunicação reside na sua compatibilidade com o sistema de automação, na sua adequação ao ambiente de instalação e na facilidade com que pode ser instalado e mantido.
Um cabo especificado para a aplicação PROFIBUS pretendida fornece aos engenheiros um ponto de partida definido para o projeto da rede. A confirmação da categoria correta do produto ajuda a evitar substituições desnecessárias e reduz a incerteza durante a integração do equipamento.
A compatibilidade do FastConnect pode agilizar a preparação dos cabos quando as ferramentas e os conectores corretos são usados. Em instalações com diversas conexões de barramento, procedimentos de preparação consistentes podem ajudar os técnicos a concluir o trabalho de instalação com mais eficiência.
A identificação clara do modelo torna mais fácil para as equipes de manutenção especificar materiais de substituição e manter registros de inventário precisos. Manter os números das peças e os detalhes da instalação documentados também pode simplificar a solução de problemas e compras futuras.
A faixa de temperatura operacional comumente listada fornece uma referência para avaliar se o cabo é adequado para o local pretendido. No entanto, todas as condições ambientais devem ser revisadas, incluindo exposição química, umidade, estresse mecânico e quaisquer requisitos especiais de roteamento.
O Siemens 6XV1830-0EH10 pode ser considerado para instalações PROFIBUS compatíveis em diversos ambientes industriais. Os exemplos a seguir ilustram aplicações potenciais, sujeitas aos requisitos de cada sistema de automação.
As instalações de produção utilizam redes de comunicação para coordenar controladores, dispositivos de campo e subsistemas de máquinas. Um cabo PROFIBUS adequado pode fazer parte da infraestrutura de comunicação conectando componentes compatíveis ao longo da linha de produção.
As máquinas industriais muitas vezes dependem de módulos de entrada/saída distribuídos para trocar informações operacionais com um controlador central. A seleção do cabo deve levar em consideração a arquitetura da rede, os locais de conexão e as condições ambientais ao redor do maquinário.
Redes PROFIBUS compatíveis podem conectar sistemas de acionamento suportados e outros equipamentos de automação. Ao rotear cabos de comunicação perto de componentes eletrônicos de potência, os engenheiros devem seguir práticas adequadas de separação, blindagem e aterramento.
Durante a manutenção preventiva, pode ser necessário substituir seções de cabos danificadas ou envelhecidas. A verificação do número de peça existente e dos requisitos elétricos da rede ajuda a garantir que a substituição corresponda à aplicação original.
Por exemplo, quando uma fábrica enfrenta problemas de comunicação intermitentes após modificar o layout de uma máquina, sua equipe de manutenção pode inspecionar a rota dos cabos, as terminações dos conectores, o aterramento e as terminações do barramento antes de substituir os componentes. Se for necessária a substituição do cabo, a seleção de um modelo compatível verificado pode ajudar a evitar a introdução de outra variável no processo de solução de problemas.
Este é um cenário de manutenção ilustrativo e não uma reclamação sobre uma instalação específica do cliente. O diagnóstico real de falhas deve seguir os procedimentos do fabricante do equipamento.
A instalação correta ajuda a preservar a integridade do cabo e oferece suporte à operação confiável da rede. Antes da instalação, os técnicos devem revisar as especificações do cabo, as instruções do conector e os padrões elétricos relevantes.
Quando o cabo for instalado em uma montagem móvel, em uma área úmida ou em um ambiente contendo produtos químicos agressivos, não presuma que um cabo padrão seja automaticamente adequado. Confirme as classificações mecânicas e ambientais relevantes antes de prosseguir.
As decisões de compra devem equilibrar compatibilidade técnica, requisitos de fornecimento e considerações de manutenção a longo prazo. Um processo de verificação estruturado pode reduzir erros de pedidos e ajudar as equipes de compras a coordenarem-se de forma mais eficaz com os departamentos de engenharia.
Comece confirmando o Siemens 6XV1830-0EH10 em relação à lista de materiais, marcações de cabos existentes ou documentação técnica aprovada. Evite escolher um substituto com base apenas na aparência ou num número de modelo semelhante.
Calcule o comprimento da rota necessária, incluindo as tolerâncias de instalação apropriadas. Confirme se o fornecedor oferece o produto no formato de entrega exigido e se se aplicam quantidades mínimas de pedido.
Revise o protocolo de comunicação, a impedância nominal, a disposição dos conectores, a topologia da rede e o ambiente operacional. Se o produto for destinado a modernização, compare o cabo proposto com os requisitos do sistema original.
Antes de confirmar um pedido, solicite a identificação relevante do produto, informações de disponibilidade, prazo de entrega, termos comerciais e qualquer documentação de rastreabilidade exigida pela sua organização. Para equipamentos de automação críticos, as equipes de compras devem seguir os procedimentos internos de aprovação do fornecedor e verificação de autenticidade.
Um fornecedor de automação industrial deve comunicar claramente sobre a identificação do modelo, quantidades do pedido, modalidades de entrega e documentação técnica. Isto é particularmente valioso quando as equipes de compras estão coordenando manutenções urgentes ou requisitos de múltiplos equipamentos.
A Xin Yuan fornece um canal de fornecimento de produtos de automação industrial para compradores que avaliam componentes da Siemens e equipamentos relacionados. Visite o site Xin Yuan para explorar as categorias de produtos disponíveis ou consulte a página do produto Siemens 6XV1830-0EH10 para consultas específicas do item.
É um cabo GP padrão PROFIBUS FC destinado a sistemas de comunicação fieldbus industriais compatíveis. A sua exacta adequação depende dos requisitos eléctricos e de instalação da rede.
A impedância nominal comumente publicada é de 150 Ω. Os engenheiros devem confirmar as especificações com a documentação oficial mais recente do produto antes de usá-lo em uma rede específica.
Sim, é identificado como compatível com FastConnect. A instalação correta ainda requer conectores adequados, ferramentas de preparação e conformidade com as instruções de terminação relevantes.
A construção comumente listada inclui folha de alumínio e uma trança de cobre estanhado. O gerenciamento eficaz de interferências também depende do aterramento correto, da terminação da blindagem, do roteamento e do projeto geral da rede.
O diâmetro externo comumente listado é de aproximadamente 8 mm. Confirme a tolerância dimensional exata antes de selecionar prensa-cabos, conectores ou acessórios de roteamento.
Sua faixa de temperatura operacional comumente listada é de -40°C a +75°C. A instalação deve permanecer dentro dos limites aplicáveis e outros fatores ambientais devem ser avaliados antes da aprovação.
Não. A adequação da substituição deve ser verificada em relação ao protocolo de comunicação, às características elétricas, aos requisitos do conector, à topologia da rede e às condições de instalação. Aparência semelhante não estabelece compatibilidade.
Forneça o número completo da peça, a quantidade necessária ou o comprimento do cabo, o destino da entrega, a data prevista de entrega e quaisquer requisitos de documentação. Se o cabo for para uma instalação existente, o compartilhamento dos requisitos relevantes do sistema pode ajudar o fornecedor a esclarecer a solicitação.
Siemens 6XV1830-0EH10 é uma opção de cabo para sistemas de comunicação industrial PROFIBUS compatíveis onde são necessárias características elétricas adequadas, blindagem e compatibilidade FastConnect. A sua adequação deve ser estabelecida através de verificação técnica e não apenas pela correspondência do nome do modelo.
Para um projeto bem-sucedido, confirme as especificações mais recentes, inspecione o ambiente de instalação pretendido, use conectores compatíveis e siga as orientações de aterramento e terminação do fabricante da rede. As equipes de compras também devem verificar a identificação do produto, a disponibilidade, as modalidades de entrega e a documentação necessária para sua aplicação.
Procurando Siemens 6XV1830-0EH10 para seu próximo projeto de automação? A Xin Yuan pode ajudá-lo a enviar os requisitos do seu produto e discutir acordos de fornecimento. Visite a página de consulta do produto ouContate-nospara solicitar um orçamento e discutir suas necessidades de compra de automação industrial.
