Para projetos de automação industrial que exigem comunicação rápida e consistente entre controladores lógicos programáveis (CLPs), é essencial escolher o módulo de troca de memória correto.Xinyuanapresenta oGE IC698CMX016, um módulo Control Memory Xchange projetado para a plataforma PACSystems RX7i. Ao usar tecnologia de memória reflexiva e comunicação por fibra óptica, este módulo permite o compartilhamento de dados determinísticos entre controladores e dispositivos de computação compatíveis, ajudando os engenheiros a construir arquiteturas de controle coordenadas para aplicações industriais exigentes.

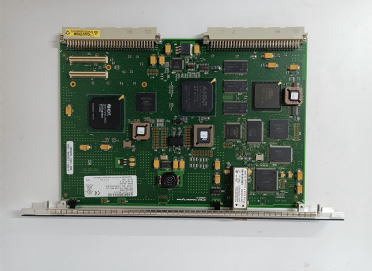

O GE IC698CMX016 é um módulo Control Memory Xchange de slot único projetado para distribuir dados através de uma rede de memória reflexiva compatível. Ele fornece 16 MB de memória reflexiva com paridade, suporta uma rede de fibra óptica de 2,12 Gbaud e acomoda até 256 nós compatíveis. Sua operação de rede independente da CPU ajuda a reduzir a carga de processamento associada à distribuição de dados compartilhados. Este artigo explica suas especificações técnicas, princípios operacionais, requisitos de instalação, aplicações industriais e principais considerações ao adquirir um módulo de substituição.
O GE IC698CMX016 é um módulo Control Memory Xchange (CMX) desenvolvido para a plataforma de controlador de automação programável PACSystems RX7i. Ele usa tecnologia de memória reflexiva para sincronizar dados compartilhados entre dispositivos conectados por meio de uma rede de fibra óptica de alta velocidade.
Ao contrário dos métodos de comunicação convencionais que exigem que cada controlador solicite repetidamente dados de outro dispositivo, a memória reflexiva permite uma operação de gravação em um nó para atualizar os locais de memória correspondentes em toda a rede. Esta abordagem é particularmente útil quando vários controladores necessitam de acesso a informações operacionais comuns com comportamento de comunicação previsível.
As principais características incluem:
Para engenheiros que mantêm instalações de automação estabelecidas, é importante identificar o modelo exato e a revisão do hardware antes de comprar um substituto ou expandir um sistema existente.
O módulo usa um link serial de fibra óptica operando a 2,12 Gbaud. Seu manuseio dinâmico de pacotes suporta tamanhos de pacotes de 4 a 64 bytes, permitindo que o módulo acomode diferentes padrões de transferência de dados. A taxa máxima de transferência de rede documentada varia de aproximadamente 43 MB/s com pacotes de 4 bytes a 174 MB/s com pacotes de 64 bytes.
Estas figuras descrevem o desempenho da transferência de rede sob as condições de pacote relevantes. O desempenho real do aplicativo depende do tráfego de rede, dos padrões de gravação e da configuração do sistema.
A memória reflexiva distribui atualizações de dados aceitas para nós compatíveis na rede. Esta arquitetura pode simplificar a comunicação entre sistemas de controle coordenados porque os dispositivos participantes mantêm regiões de memória compartilhada correspondentes, em vez de depender exclusivamente de repetidas trocas ponto a ponto.
O módulo usa conexões de fibra óptica do tipo LC e suporta links de fibra multimodo de até 300 metros sob as condições especificadas. A comunicação por fibra óptica pode ajudar a isolar a sinalização da rede de muitas fontes de interferência elétrica comumente encontradas em ambientes industriais.
Os indicadores do painel frontal fornecem informações sobre a operação do módulo, configuração, dados recebidos e detecção de sinal óptico. Os recursos de detecção de erros de rede e paridade de memória também suportam solução de problemas e monitoramento da integridade dos dados.
A tabela a seguir resume as principais especificações documentadas para o módulo IC698CMX016 Control Memory Xchange. Confirme a revisão de hardware aplicável e o manual de instalação antes de usar esses valores para aprovação de engenharia.
| Parâmetro | Especificação |
|---|---|
| Modelo do produto | IC698CMX016 |
| Tipo de produto | Módulo Xchange de memória de controle |
| Plataforma compatível | PACSystems RX7i |
| Memória reflexiva | 16 MB SDRAM com paridade |
| Taxa de transmissão de rede | 2,12 Gbaud |
| Taxa máxima de transferência de rede | 43–174 MB/s, dependendo do tamanho do pacote |
| Tamanho de pacote dinâmico | 4–64 bytes |
| Máximo de nós de rede | 256 nós compatíveis |
| Conector óptico | Conector de fibra óptica tipo LC |
| Distância máxima de fibra multimodo | Até 300 m sob condições especificadas |
| Tensão de alimentação | +5 VDC da fonte de alimentação do rack |
| Requisito atual | 1,8A |
| Fator de forma do módulo | Slot de rack único RX7i |
| Software de configuração | Machine Edition Logic Developer-PLC, versão 4.5 ou posterior, conforme especificado na documentação |
Nota de engenharia:A taxa de transmissão da rede e a taxa de transferência do aplicativo são medidas diferentes. Ao avaliar o GE IC698CMX016, use os números de transferência dependentes do tamanho do pacote em vez de tratar 2,12 Gbaud como uma classificação de desempenho de megabyte por segundo.
O GE IC698CMX016 opera como parte de uma rede de memória reflexiva, normalmente organizada como um loop de fibra óptica encadeado em série. Cada nó recebe pacotes válidos, atualiza sua memória reflexiva local e encaminha os pacotes para o próximo nó.
Uma troca de dados típica segue estas etapas:
Este mecanismo suporta acesso compartilhado a dados entre vários controladores e dispositivos de computação. No entanto, os engenheiros ainda devem projetar a lógica do aplicativo em torno da propriedade dos dados, do tempo de atualização, do carregamento da rede e do tratamento de erros. A memória reflexiva é um mecanismo de distribuição de dados, não um substituto para a lógica de segurança em nível de aplicação ou um sistema de controle independente com classificação de segurança.
O GE IC698CMX016 pode ser considerado para ambientes industriais onde dispositivos compatíveis precisam trocar informações compartilhadas de forma previsível. Sua adequação depende da arquitetura de controle, dos requisitos de temporização e da compatibilidade de todos os nós conectados.
Vários PLCs podem controlar diferentes seções de uma linha de produção. Informações de status compartilhadas, dados de sequência e valores de processo podem ajudar a coordenar o equipamento nessas seções.
Em máquinas de empacotamento, conversão e outras máquinas coordenadas, uma rede de memória reflexiva pode distribuir dados operacionais entre dispositivos de controle compatíveis. Os projetistas de sistemas devem validar o tempo de ponta a ponta em relação aos requisitos reais da máquina.
O monitoramento da geração de energia, os sistemas de teste e as instalações de controle industrial distribuído podem se beneficiar da rápida troca de informações entre os nós de processamento. A adequação deve ser estabelecida através de uma avaliação de engenharia específica da aplicação, particularmente quando funções de proteção estiverem envolvidas.
As instalações que operam sistemas RX7i estabelecidos podem precisar deste módulo para manter uma arquitetura existente, substituir um componente com falha ou restaurar uma linha de produção mais antiga. Nestes casos, a correspondência de revisão, a condição verificada e a compatibilidade documentada são especialmente importantes.
A instalação correta é essencial para uma operação confiável da rede. Antes de instalar o GE IC698CMX016, revise as instruções oficiais de instalação do PACSystems RX7i e o Manual do usuário dos módulos Memory Xchange.
O módulo requer uma configuração de hardware válida antes que seu transmissor e receptor óptico possam operar na rede. A configuração é realizada usando o software Machine Edition compatível. Após a instalação, os engenheiros devem verificar os indicadores de status do módulo, a detecção de sinal óptico, a continuidade da rede e as atualizações reais dos dados.
Precauções de segurança:Desligue a alimentação do rack antes de inserir ou remover o módulo. Siga os procedimentos do fabricante e os requisitos de segurança elétrica aplicáveis. Nunca desconecte ou substitua hardware em um sistema energizado, a menos que o procedimento aprovado permita explicitamente.
Ao adquirir um GE IC698CMX016 para uma instalação existente, um número de catálogo correspondente por si só pode não ser suficiente. As equipes de aquisição e manutenção devem verificar os seguintes pontos antes de fazer um pedido.
| Fator de seleção | O que verificar | Por que isso importa |
|---|---|---|
| Número do modelo | IC698CMX016 e qualquer sufixo de revisão | Ajuda a evitar encomendar a variante de hardware errada |
| Revisão de hardware e firmware | Revisão do módulo existente e caminho de atualização aprovado | Suporta compatibilidade e planejamento de manutenção |
| Condição física | PCB, conectores ópticos e indicadores do painel frontal | Ajuda a identificar danos visíveis ou problemas de manuseio |
| Verificação funcional | Status de configuração, comunicação e diagnóstico | Fornece evidências mais fortes da condição operacional |
| Documentação | Registros de teste, termos de garantia e política de devolução | Melhora a transparência de compras e o gerenciamento de riscos |
| Compatibilidade do sistema | Rack RX7i, firmware de CPU, software e design de rede | Reduz os riscos de instalação e comissionamento |
Para equipamentos de automação descontinuados ou legados, solicite informações claras sobre se a unidade oferecida é nova, excedente não utilizado, reformada ou usada anteriormente. Solicite a revisão exata, as evidências de teste disponíveis, a cobertura da garantia e os acordos de entrega, em vez de depender apenas de uma declaração de status de estoque.
Para obter informações técnicas adicionais, consulte a página do produto GE IC698CMX016 e a documentação técnica do módulo Control Memory Xchange do fabricante.
O GE IC698CMX016 distribui dados compartilhados entre PLCs e dispositivos de computação compatíveis usando tecnologia de memória reflexiva em uma rede de fibra óptica. Ele foi projetado para a plataforma PACSystems RX7i.
O módulo fornece 16 MB de SDRAM reflexiva com proteção de paridade. A memória é usada para dados de rede compartilhados, em vez de servir como um dispositivo de armazenamento de computador de uso geral.
A capacidade de rede documentada é de até 256 nós compatíveis. A arquitetura real também deve levar em conta a compatibilidade dos nós, a configuração da rede, o roteamento de cabos e o tráfego de aplicativos.
O módulo usa conectores de fibra óptica do tipo LC e suporta conexões de fibra multimodo. A distância máxima documentada é de até 300 metros nas condições especificadas. Confirme os requisitos de cabos e conectores no manual técnico aplicável.
A rede de memória reflexiva opera sem exigir processamento de CPU RX7i para encaminhar dados entre nós. No entanto, a configuração do hardware da CPU e a lógica da aplicação continuam importantes para o comissionamento e o uso correto da rede.
Não. O IC698CMX016 é o módulo Control Memory Xchange, enquanto o IC698RMX016 é o módulo Redundancy Memory Xchange destinado a aplicações de redundância suportadas. Eles desempenham funções diferentes, portanto, verifique a função necessária e a compatibilidade do sistema antes de selecionar qualquer um dos modelos.
Verifique o número completo da peça, revisão de hardware e firmware, condição física, documentação de teste, garantia e compatibilidade com o sistema RX7i existente. Para equipamentos legados, solicite confirmação por escrito da condição e revisão da unidade fornecida antes de fazer o pedido.
O GE IC698CMX016 continua sendo um componente relevante para manter instalações PACSystems RX7i compatíveis que dependem de compartilhamento determinístico de dados. Sua memória reflexiva de 16 MB, rede de fibra óptica de alta velocidade, suporte para até 256 nós compatíveis e recursos de diagnóstico integrados tornam-no uma opção prática para arquiteturas de automação legadas adequadas. A integração bem-sucedida, entretanto, depende da identificação precisa da revisão, da configuração correta da rede e da verificação cuidadosa de todo o sistema de controle.
